石墨換熱器
結構與特點：

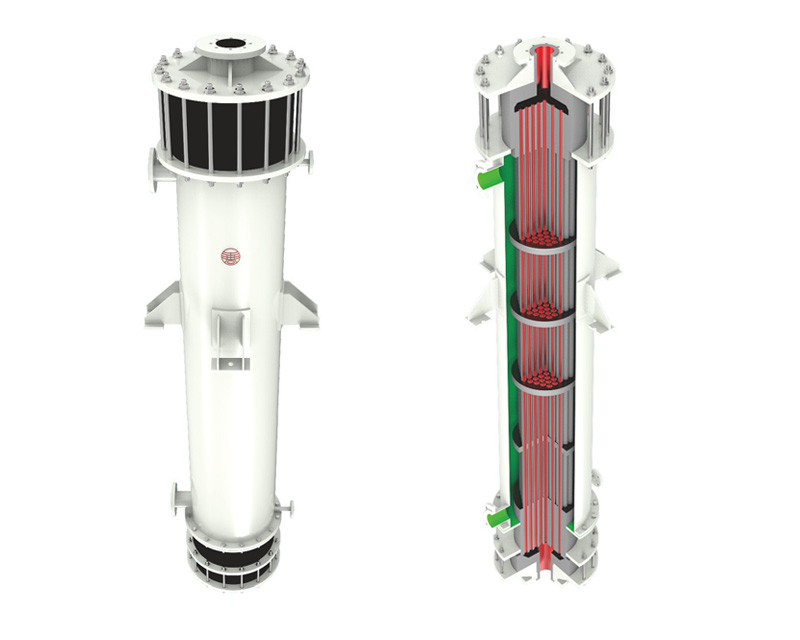

GH浮頭列管式石墨換熱器分Ⅰ型和Ⅱ型，Ⅰ型不帶氣液分離器，Ⅱ型帶氣液分離器，作冷凝器時應選用Ⅱ型。
GH浮頭列管式石墨換熱器設備一般由Ф23／Ф22mm擠壓石墨管組裝，也可生產由Ф50／Ф36mm石墨管組裝的列管式石墨換熱器。浮動管板與鋼制筒體的密封一般用盤根密封，也可用0型橡膠密封圈。
結構簡單、緊湊、流體阻力小，可制造大型設備，但耐壓、耐溫性較塊孔式低，適用于非強烈沖擊、振動較小的場合，并以作冷卻、冷凝器為好，經特殊工藝加工后，亦可作一般加熱設備用。
性能特點
技術特性：（按HG5－1320－80制造）
許用溫度：作加熱器：-20－120°C
作冷卻器：-20－130°C
許用壓力：殼程：≤0.4Mpa 管程：≤0.2Mpa
規 格：5－350M2 （亦可設計、制400M2以上設備）
