石墨換熱器

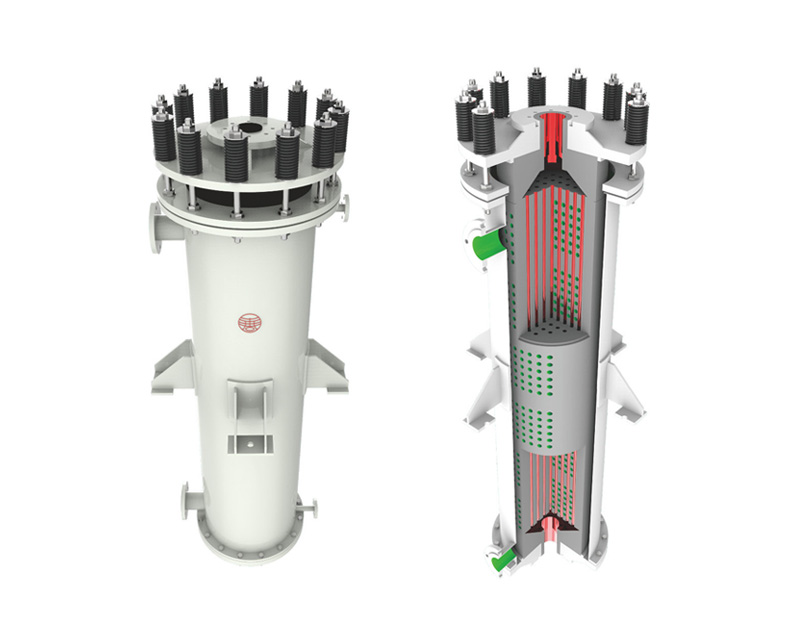

YKC型圓塊孔立式石墨換熱器為目前較，性能較優越的一種石墨換熱器。圓柱體換熱塊采用標準單元塊，具有較高的結構強度，在結構中采用聚四氟乙烯O型圈密封介質，加裝壓力彈簧作熱脹冷縮的自動補償機構，采用短通道、增加再分配室以提高紊流效應等，使得本換熱器具有結構強度高、耐溫耐壓性能強、抗沖擊性能好、傳熱效率高、使用壽命長并便于檢修的特點。
技術特性
設計溫度：-20~165℃(作加熱器可以提高到240℃)
設計壓力：常壓～0.4MPa(亦可根據用戶需要設計、制造～1.8MPa壓力的本型產品)
換熱面積：2～500平方米(可設制500-800m2本型產品)
執行標準：HG/T3113-1998《YKA型圓塊孔式石墨換熱器》
用途
本系列產品可用作加熱器、冷卻器、冷凝器。作冷凝器用時需加裝氣液分離器。
設備優點
除具備YKA系列的優點外，還有以下幾點特點：
1)石墨換熱塊沒有中心孔，水孔由一側直通另一側，料孔布滿換熱塊，提高材料利用率;
2)石墨塊只有外圈一圈密封面，而YKA系列有內外兩圈密封面容易產生密封失效，大大方便加工、檢修;
3)同樣換熱面積的設備體積比YKA小，設備更緊湊;
4)可以制造更大規格的設備;
5) 可設計為多流程、立式、臥式狀態使用
